2023年11月中旬，南京嘉兆技术有限公司（简称：南京嘉兆）成功中标酒泉分公司2023年穿越阴洼山、新民堡断裂带管道应变及地表位移监测项目。中标后，南京嘉兆积极响应，在2023年12月8日完成安装，12月10日进行项目验收，获得业主的高度认可。

酒泉输油气分公司所辖管道穿越阿尔金断裂、阴洼山断裂、新民堡断裂、嘉峪关断裂等4条全新世活动断裂带，本项目需要对西一线穿越阴洼山断裂、新民堡断裂管道安装应变、地表位移监测、地震触发式监测系统，实现酒泉输油气分公司对所有活动断裂带的监测。

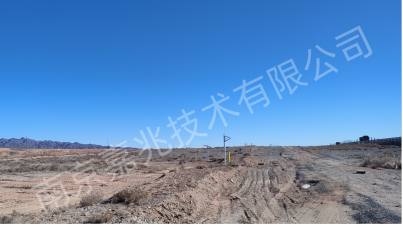

项目在阴洼山、新民堡两条活动断裂交汇段，各布置4组管道现状应力超声检测截面、4组管道应变监测截面和2套一体化监测桩、2座GNSS地表位移监测站、1座地震触发式一体化监测站。

超声应力检测截面：在被测对象上安放两个超声波探头，分别是发射和接收探头，探头的另外一端分别连接到仪器的信号端口。仪器向发射探头发出激励信号后，发射探头激发出超声波并沿被测对象传播，当超声波遇到有应力集中的区域，超声波传播的速度发生变化（更准确地说是相位），接收探头采集到信号回传至测量仪器，由仪器分析捕捉到这个速度变化量，结合事先标定的材料特征参数，可计算出目标区域应力的大小。

超声应力检测

管道应变监测站：针对地质不稳定区域的管道，通过在管道本体上安装应变传感器，获取管道真实的应变变化数据；并从基于应力或基于应变判据出发，对管道的安全状态进行定量评价。

管道应变监测站

GNSS地表位移监测站：在滑坡表面变形明显的部位，通过监测滑坡表层的三维位移量，分析、判断滑坡的变形特征、变幅、滑动方向、滑动速率、稳定性及其发展趋势，并且对于简易监测而言该方法精度高，能反映出简易监测反映不了的变形迹象。

GNSS地表位移监测站

地震触发式一体化监测站：地震动进行实时自动化监测，其工作原理为：地震烈度仪侦测到地震动数据超设置阈值时，会通过4G网络向云端服务器平台发送地震消息，立即触发管道监测设备切换至高频监测模式。

地震触发式一体化监测站
